無機ELシート

無機ELシートの特徴

薄くて軽い、スマートな面光源です。初期輝度は300cd/m²以下で直接見てもまぶしくありません。
薄く、軽いライト
スリムなフィルム状で両面テープでの施工も可能です。厚み0.7mm（端子部除く）、1.2kg/m²の超軽量。
省電力・低発熱
発光部の温度上昇はごくわずか。光に熱線や紫外線を含まないため、対象物を傷めません。
シート全体が均一に光ります
面全体が光るためLEDのような点のランプイメージがなく、目に優しい光です。
暗所でも高い視認性
斜めから見たときの視認性が高い性質を持っています。発光色ブルーグリーンは暗い場所で明るく見える色で、雨や雪に吸収されにくい発光スペクトルです。
フレキシブルで割れない
柔軟性があり衝撃に強く、落としても割れる心配がありません。
■専用電源装置
交流点灯。専用電源装置で数十〜300cd/m²。
（※専用の電源装置を使わず商用電源50/60Hzで点灯した場合、輝度は数cd/m²となります。）

商品ラインナップ

長寿命で屋外の使用対応

常設向けELシート

・屋外の常設サインなどに最適

・途切れ目のない大面積発光も可能

これまでの白色発光ELシートは、太陽光で退色してしまう赤色顔料を使用していたために屋外設置が不可能でした。当社の「常設向けELシート」は退色劣化の原因となる赤色顔料を使用せず、屋外設置でもきれいな発色を実現します。
また、透明蒸着バリアフィルム加工により耐湿性能に優れています。
屋外使用可/全2色

詳細を表示

カラーバリエーション

【ブルーグリーン】

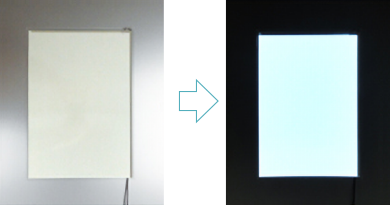

消灯時

点灯時

【ホワイト】

消灯時

点灯時

大面積発光も可能

1枚当り0.25㎡以下のELシートを瓦積みすることで、途切れ目のない大面積発光が可能です。

特注サイズ

ELシートは1枚から特注サイズのご注文を受け付けております。
お見積もりの依頼は以下の順序でお願いいたします。

①下のボタンよりお見積りフォームへ
②下記8点をご記入下さい。
1.発光寸法
2.外形寸法
3.発光寸法が外形寸法に収まらない場合の優先順位
（発光寸法または外形寸法）
4.発光色（ホワイトまたはブルーグリーン）
5.数量
6.用途
7.使用環境（屋内・屋外・窓際など）
8.ご予算（10万円以下、50万円以下、100万円以下、200万円以下、200万円を超える）
 ③お見積り詳細をEメールにて返信いたします。

お見積りフォーム

端子加工

端子は通常、背面に折り返しとなります。 折り返しをご希望されない場合はご注文時にお知らせください。

【通常端子】

【折り返し無し端子】

常設向けELシート 事例集
無機ELシート サンプル販売中！！
白色発光の基本特性

色度：x=0.283y=0.308 色温度：8880K 演色性評価値CRI：79

発光スペクトルと色度

電源装置（AC100V50/60Hz入力）
サイズ 定格消費電力
A5用 55 x 32 x 95mm 6W
A4用 55 x 32 x 105mm 12W
A3用 55 x 40 x 120mm 22W
A2用 55 x 40 x 130mm 45W
FAQ・お問い合わせ・お見積り
豊富な発光色数・特殊形状に対応

ルミシート

・セイコープレシジョンが開発した無機ELシート半製品

・生産用原版

ELシートの加工業者様にのみ販売致しております。
屋外使用不可/全5色

詳細を表示

特殊形状に対応

様々な特殊形状に対応が可能なカスタム性の高いELシートです。穴あけ加工などにも対応。

カラーバリエーション

発光時

消光時

ブルー
グリーン

ホワイト

ブルー

グリーン

レッド

※実際の色合いと多少異なります。

※発光色ホワイトは消灯時ピンク色のため、乳半フィルムを重ねると反射でピンクがかった色になります。発光面からフイルムを数十ミリ離すと解消しますが、透明メディアに印刷した原稿をおすすめします。

※高輝度ブルーグリーンもございます。

加工

ご使用には電線ハンダ付け用導電性接着剤付銅箔テープや防湿・絶縁用ラミネートフィルム、発光面積に対応した電源装置が別途必要になります。
説明書をお渡しする他、生産方法に関するお問い合わせは承っておりません。



ルミシート 取扱説明書
ルミシート（カスタムELシート） 事例集
FAQ・お問い合わせ・お見積り
明るいホワイト

高輝度ELシート

高い輝度が必要な場面に。

常設向け・カスタムに比べ輝度が高く、より明るく発光します。
屋内で高い輝度が必要な設置場所に最適です。
屋外使用不可/全1色

詳細を表示

カラー

発光色は高輝度のホワイトのみとなります。消灯時は色は薄いピンク色となります。

消灯時

点灯時

高輝度ELシート 事例集
サイズ
端子を除く外形サイズ 有効発光サイズ 販売単位
A4 328 x 246mm 297 x 210mm 10枚
A3 451 x 333mm 420 x 297mm 5枚（在庫限り1枚）
A2 625 x 456mm 594 x 420mm 2枚
白色発光の基本特性

色度：x=0.297 y=0.368 色温度：6960K 演色性評価値CRI：67

発光スペクトルと色度

電源装置（AC100V50/60Hz入力）
サイズ 定格消費電力
A5用 79 x 49 x 35mm 5W
A4用 55 x 32 x 105mm 6W
A3用 55 x 40 x 120mm 12W
A2用 55 x 40 x 130mm 22W
FAQ・お問い合わせ・お見積り
ELシートシリーズの仕様
屋外・窓サイン対応 発光色（専用電源装置駆動） 防湿・絶縁フィルム
常設向け ◯屋外常設設置の場合は結露対策をした防水筐体に収めてください。 ホワイト（消灯時乳白）
ブルーグリーン（消灯時乳白）		 防湿・絶縁フィルム
ルミシート ×発光色ブルーグリーンは窓サイン対応 ホワイト（消灯時薄ピンク）
ブルーグリーン（消灯時乳白）
レッド（消灯時レッド）
グリーン（消灯時グリーン）
ブルー（消灯時ブルー）		 なし
高輝度 × ホワイト
（消灯時薄ピンク)		 PETフィルム
背面電極 専用電源装置使用時の初期輝度 標準サイズ お客様による加工 複数枚大面積構成
常設向け 硬質アルミ箔 100cd/m² 外形A4/A3/A2 × ◯
ルミシート カーボン・銀ペースト 60cd/m²
(100Vrms400Hzブルーグリーン)		 発光サイズ
Y1:402/122mm
A3:421/298mm
A2:422/596		 ◯（半製品） ×
高輝度 カーボン・銀ペースト 300cd/m² 発光サイズA4/A3/A2 × ×
ELシート 取扱説明書
FAQ・お問い合わせ・お見積り


無機ELシート サンプル販売中！！

無機ELシートサンプル好評販売中！

無機ELシートの有償サンプル販売を行っています。電源に繋いですぐに点灯できます。
「ELシートの実物を見てみたい」「評価用に手ごろなサイズで1台欲しい」という方におすすめです。

品種：常設向けELシート

サイズ：114×110mm／発光部 100×100mm

発光色：ホワイト

付属品：専用電源装置・アダプター付き

価格：¥7,050（税別・送料と代引き手数料は別途）
